"Domination Bomb"

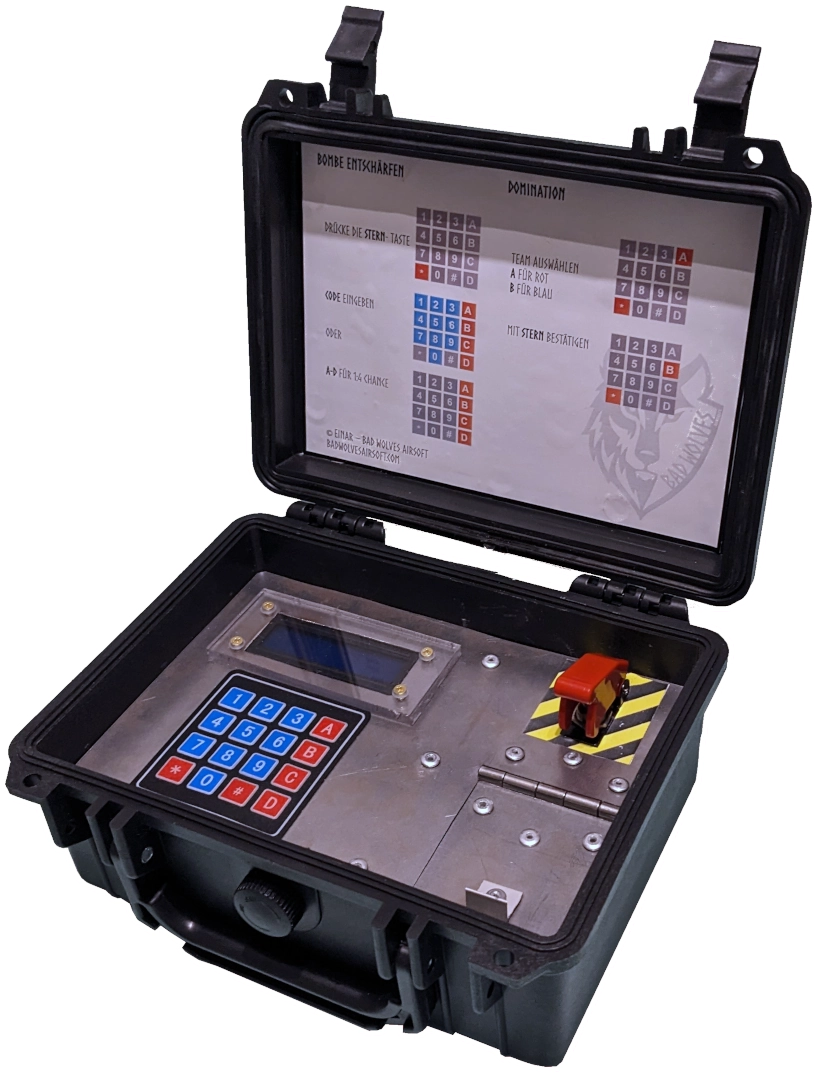

Die "Domination Bomb" ist eine Airsoft Bombe und Herrschaftsuhr in einem Gerät. Über eine einfach begreifliche Menüführung und Bedienung ist die Domination Bomb eine Bereicherung für jedes Spielfeld.

Der Bombenmodus beinhaltet zwei Untermodi. Im "Counterstrike" Modus ist nach dem Entschärfen oder Detonieren der Bombe das Spiel beendet. Im "Destruction" Modus springt die Bombe immer wieder zum Scharfstellen zurück, bis ein Team es geschafft hat die Bombe erfolgreich detonieren zu lassen.

Der Herrschaftsuhrenmodus beinhaltet ebenso zwei Untermodi - "shared Timer" oder "teamed Timer". Im "shared Timer" teilen sich beide Teams eine ablaufende Zeit. Wechselt in den letzten Sekunden noch das aktive Team, so hat das "neue" aktive Team gewonnen. Im "teamed Timer" hat jedes Team seine separat ablaufende Zeit und muss das Ziel für diesen Zeitraum halten.

Die Kokodilklemmen werden zum "Detonieren" kurz bestromt, damit eine "Explosion" simuliert werden kann. (Mit Hilfe einer Lampe oder Ähnliches)

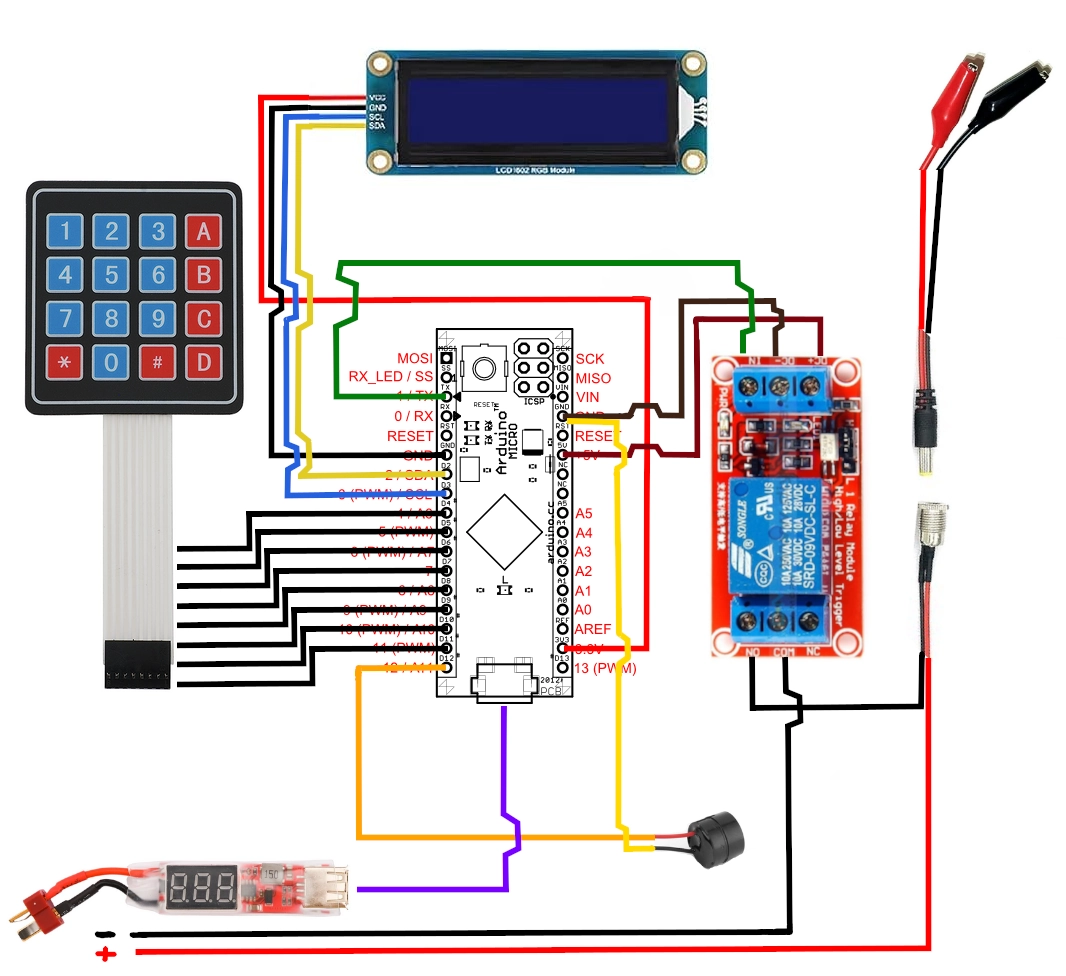

PIN BELEGUNGEN:

• DISPLAY: SDA auf PIN 2, SCL auf PIN 3, VCC auf 3,3V und GND auf GND
• KEYPAD: Auf PIN 4-11
• BEEPER: Rot auf 12, Schwarz auf GND
• RELAIS: Relais IN auf Pin 1, DC- auf GND und DC+ auf 5V. COM auf Schwarz am Akku
• SOCKET: Schwarz auf NO am Relais, Rot auf Rot am Akku.

Teileliste:

• Arduino Micro with headers
• 1602 LCD Display RGB Modul
• 2,54 mm Pitch Male Female Pin Connector
• Überbrückungskabel Kabelgehäuseschale
• 16 Key Membrane Switch Keypad 4X4
• 3-12 V Active Buzzer 85 dB
• Flachbandkabel IDC Draht 10 Pin
• 1 Kanal Relaisplatine mit Optokoppler
• Prüfleitungen mit Krokodilklemmen
• Power Jack Socket 55 x 21 mm
• Converter LiPo/USB

Downloads:

• Code: Den Code erhaltet Ihr auf Anfrage.
• Anleitung für Spieler Domination Bomb Anleitung.pdf
